Krmena osovina

The krmena osovina je ključna prijenosna komponenta u brodskom propulzijskom sustavu, koja povezuje glavni motor (ili reduktor) s propelerom. Njegova primarna funkcija je prijenos snage glavnog motora na propeler, tjerajući ga da se okreće i stvara potisak, tjerajući brod naprijed. Istovremeno, krmena osovina mora izdržati aksijalni potisak i radijalna opterećenja koja generira propeler tijekom rada, te, poduprta ležajevima i brtvama na krmi trupa, osigurati rotacijsku stabilnost.

Odabir materijala

Materijal koji se koristi za krmenu osovinu mora ispunjavati zahtjeve visoke čvrstoće, visoke žilavosti, otpornosti na koroziju i dobre obradivosti. Uobičajeni materijali uključuju:

Ugljični čelik, kao što je čelik 45#, prikladan je za male brodove ili aplikacije s niskim zahtjevima za čvrstoću. Relativno je jeftin, ali njegova otpornost na koroziju je slaba i zahtijeva antikorozivni tretman.

Legirani konstrukcijski čelik, poput 40Cr i 35CrMo, poboljšava čvrstoću, žilavost i otpornost na trošenje dodavanjem legirajućih elemenata kao što su krom i molibden. Pogodan je za srednje do velike brodove i može izdržati veća opterećenja. Nehrđajući čelik, kao što je 1Cr18Ni9Ti, nudi izvrsnu otpornost na koroziju i prikladan je za plovila koja rade u visoko korozivnim okruženjima kao što je morska voda. Osobito je prikladan za mala, brza plovila ili specijalizirana plovila.

Strukturni sastav
Struktura krmene osovine varira ovisno o vrsti plovila i dizajnu porivnog sustava. Njegove osnovne komponente uključuju:
Osovina: Glavno tijelo je cilindrično, spojeno na propeler preko prirubnice na jednom kraju i na glavni motor ili izlaz reduktora na drugom kraju. Površina vratila mora biti precizno strojno obrađena kako bi se osiguralo precizno pristajanje s ležajevima.
Prirubnica: nalazi se na kraju krmene osovine najbliže propeleru, pričvršćena je vijcima za glavčinu propelera. Potrebna je visoka preciznost za ravnost prirubnice i pozicioniranje otvora za vijke kako bi se osigurala sigurna i koncentrična veza.
Valjak: dio koji se spaja s ležajem zahtijeva nisku površinsku hrapavost (obično Ra ≤ 0,8 μm) kako bi se minimaliziralo trenje i trošenje.

Ključni proizvodni procesi

Proizvodnja krmenih osovina zahtijeva niz preciznih procesa obrade kako bi se osigurala njihova izvedba i točnost:

Kovanje: Sirovi materijal prolazi proces kovanja kako bi se uklonili unutarnji nedostaci, pročistila veličina zrna i poboljšala mehanička svojstva materijala.

Toplinska obrada: Tretman kaljenja (kaljenje nakon čega slijedi kaljenje na visokoj temperaturi) provodi se na temelju karakteristika materijala kako bi se osiguralo da stražnja osovina postiže optimalnu ravnotežu čvrstoće i žilavosti. Na primjer, tvrdoća čelika 40Cr nakon kaljenja može doseći 220-250 HB.

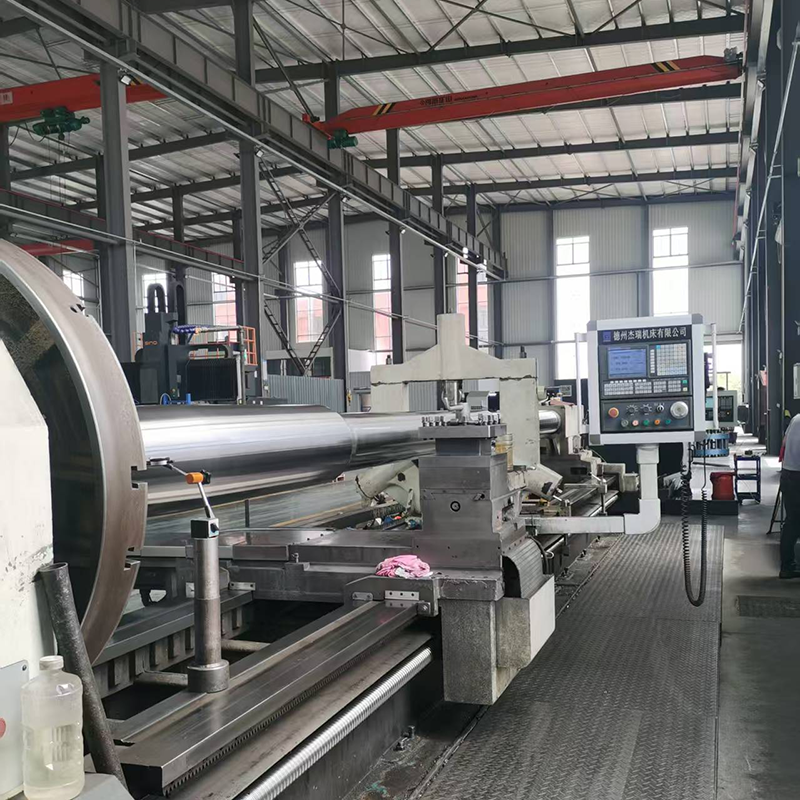

Strojna obrada: Osovina, prirubnica i rukavac su precizno strojno obrađeni korištenjem tokarilica, brusilica i druge opreme kako bi se osigurala točnost dimenzija (npr. tolerancije promjera osovine unutar IT6-IT7) i geometrijske tolerancije (npr. okruglost i cilindričnost unutar 0,01 mm/m).

Površinska obrada: Površina osovine podvrgava se antikorozivnoj obradi, kao što je premazivanje antikorozivnom bojom ili tvrdim kromiranjem, kako bi se povećala otpornost na koroziju i habanje.

Sustavi podrške
Ispravan rad krmenog vratila ovisi o njegovim potpornim ležajevima i brtvama:
Ležajevi krmene osovine: podržavaju rotaciju repne osovine i dijele se na klizne ležajeve i kotrljajuće ležajeve. Klizni ležajevi, često izrađeni od babit metala ili gume, prikladni su za plovila srednje i niske brzine; valjkasti ležajevi, sa svojom velikom nosivošću i niskim koeficijentom trenja, prikladni su za brodove velikih brzina.
Brtve: Ugrađene na mjestu gdje krmena osovina prolazi kroz trup, ove brtve se dijele na pramčane i krmene brtve. Njihova je funkcija spriječiti ulazak morske vode u trup i istjecanje ulja za podmazivanje. Uobičajene vrste brtvi uključuju brtve za pakiranje, mehaničke brtve i kosturne uljne brtve.

Praksa tvrtke
U području proizvodnje krmenih osovina, tvrtke kao što je Zhenjiang Jinye Propeller Co., Ltd., iako su primarno usmjerene na proizvodnju propelera, imaju veliko iskustvo u podršci komponentama brodskog pogonskog sustava i mogu surađivati sa srodnim tvrtkama kako bi kupcima pružile rješenja za usklađivanje repne osovine i propelera. Njihovo sveobuhvatno razumijevanje brodskih pogonskih sustava osigurava preciznu vezu i učinkovit prijenos snage između krmene osovine i propelera. Također pružaju profesionalne savjete o odabiru materijala i kontroli procesa kako bi se zadovoljile potrebe različitih plovila.
