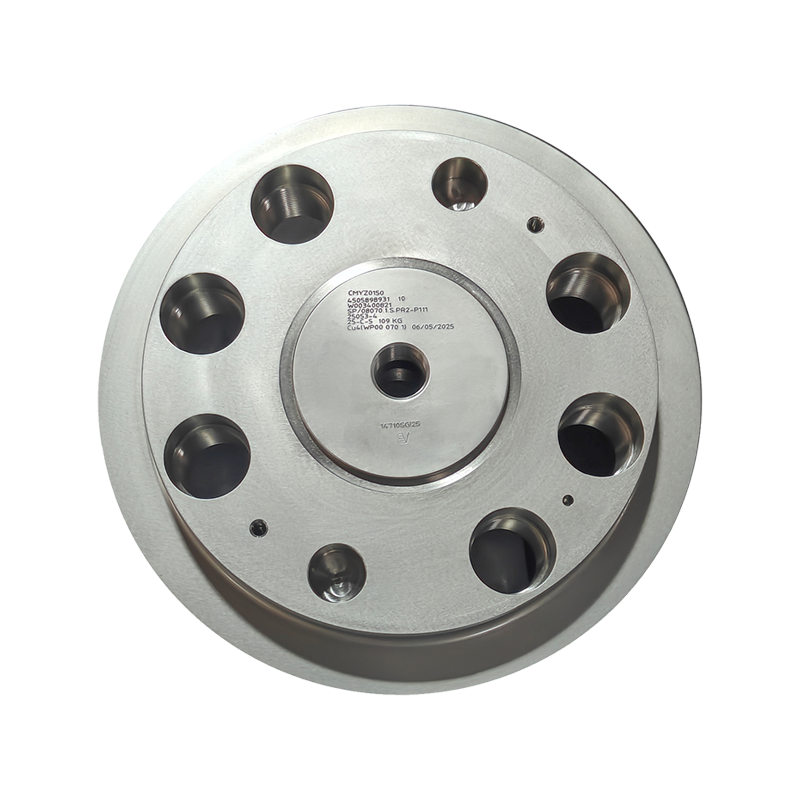

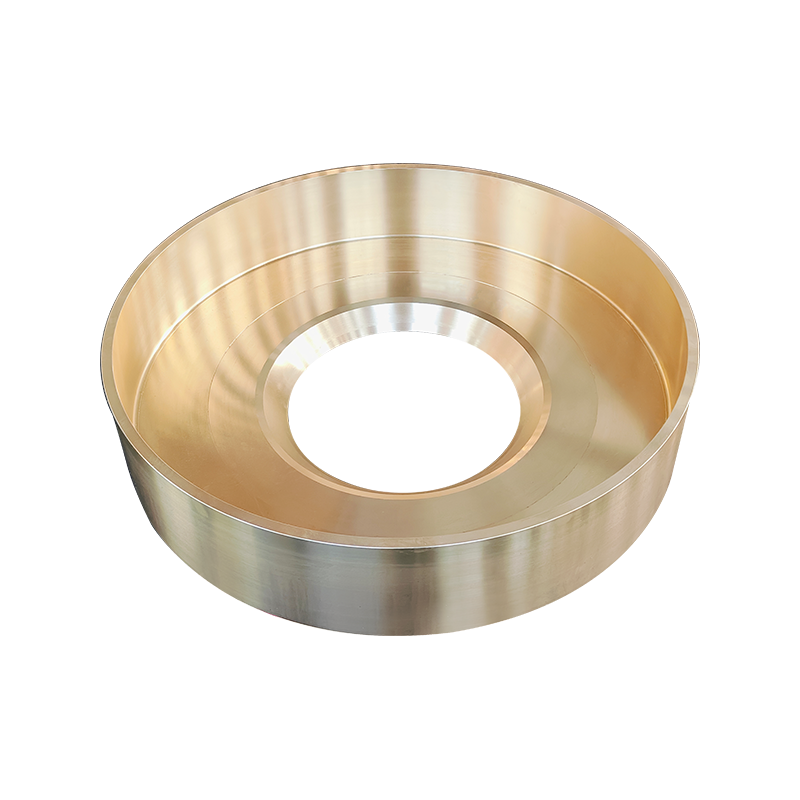

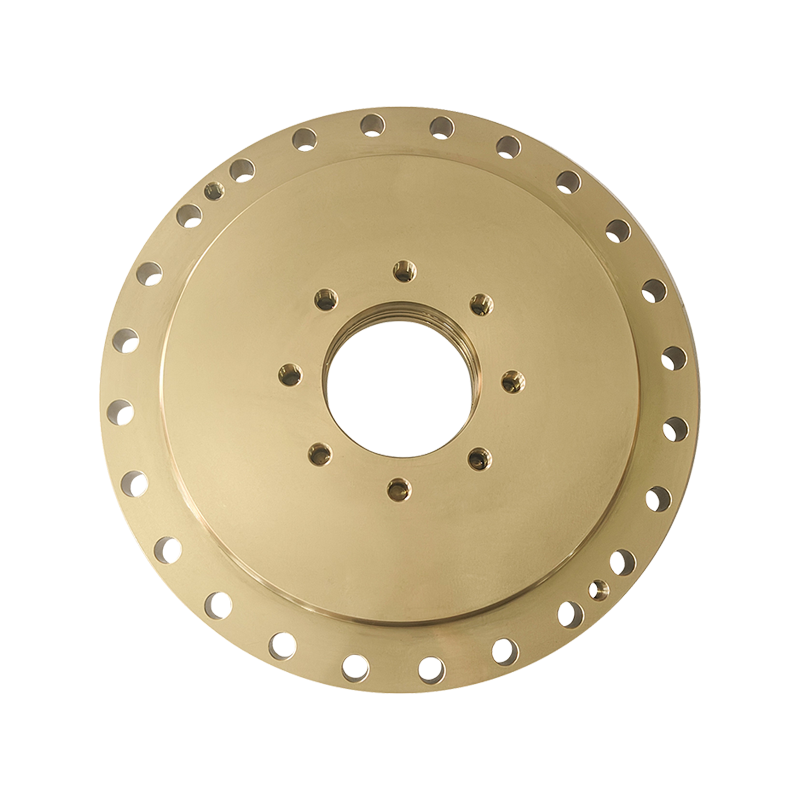

Poklopac prirubnice propelera

1. Struktura i funkcije poklopca prirubnice propelera
Prirubnica propelera (Propeller Flange) ključna je komponenta koja povezuje glavčinu propelera i prijenosnu osovinu. Ostvaruje krutu vezu između dva prolazna vijka i predstavlja "most" koji prenosi snagu s prijenosnog vratila na propeler. Poklopac prirubnice je zaštitna komponenta koja pokriva ovaj spojni dio, uglavnom sastavljen od sljedećih dijelova:
Tijelo pokrovne ploče: obično izrađeno od lijevanog željeza, lijevanog čelika ili materijala od legure visoke čvrstoće, oblik odgovara prirubnici (uglavnom okrugli ili kvadratni) i ima određenu debljinu da izdrži vanjski udar.
Komponente za brtvljenje: Unutarnja strana pokrovne ploče može biti opremljena gumenim brtvenim prstenima ili brtvama kako bi se spriječilo ulazak morske vode, blata i otpadaka u spoj prirubnice i kako bi se spriječilo hrđanje vijaka ili labavljenje spoja.
Fiksna struktura: spojena na prirubnicu ili kućište osovine prijenosa pomoću vijaka ili kopči kako bi se osiguralo da pokrovna ploča ne padne tijekom brze plovidbe brodom ili složenih uvjeta na moru.
Njegove temeljne funkcije usmjerene su na dva aspekta: zaštitu i zaštitu:
Zaštita od onečišćenja i korozije: Izolirajte eroziju prirubničkih spojeva morskom vodom, slanom sprejom, planktonom itd., spriječite hrđanje vijaka i kvar navoja te izbjegnite prekid prijenosa snage uzrokovan korozijom.
Antidestruktivni učinak: kada brod plovi ili pristaje, blokira izravan udar plutajućih objekata u vodi (kao što su drveni blokovi, šljunak) ili pristaništa na prirubnici, štiteći spojne vijke i ravninu prirubnice od oštećenja.
Smanjite smetnje protoka vode: neki optimizirani poklopci prirubnice imaju aerodinamičnu strukturu, koja može smanjiti turbulenciju protoka vode u dijelu prirubnice, smanjiti otpor vode i neizravno poboljšati učinkovitost pogona.
Lako održavanje: Neki uklonjivi poklopci prirubnice pružaju praktičan pristup redovitim provjerama statusa spoja prirubnice (kao što su zategnutost vijaka, uvjeti istrošenosti), a osnovno održavanje izvodi se bez rastavljanja cijelog propelera.

2. Razlike u dizajnu u različitim scenarijima
Dizajn od Poklopac prirubnice propelera pokazat će značajne razlike ovisno o vrsti broda, navigacijskom okruženju i specifikacijama propelera:
Veliki trgovački brodovi (kao što su kontejnerski brodovi i tankeri):
Prirubnica ima veliku veličinu (često više od 1 metra u promjeru). Poklopac prirubnice mora biti izrađen od lijevanog čelika visoke čvrstoće kako bi se odupro udaru visokog pritiska dubokog mora i jakog protoka vode. Komponente za brtvljenje uglavnom su izrađene od fluoroelastičnih materijala otpornih na ulje i morsku vodu koji su otporni na koroziju kako bi se osiguralo da ne stare tijekom dugotrajne plovidbe.
Brodovi unutarnje plovidbe (kao što su teretni brodovi, trajekti):
U plovidbenom okruženju ima mnogo mulja i vodenog bilja. Poklopac prirubnice obično je dizajniran sa strukturom protiv namotavanja (kao što su glatke površine, nagnuti rubovi) kako bi se spriječilo da vodene biljke omotaju prirubnicu i uzrokuju povećanje otpora. U isto vrijeme, male drenažne rupe mogu se otvoriti na dnu pokrovne ploče kako bi se spriječilo stvaranje mulja.
Specijalni brodovi (kao što su ledolomci, brodovi za pomorsku tehniku):
Suočen s ekstremnim uvjetima kao što su udar leda i složeni morski uvjeti, poklopac prirubnice će imati zadebljani dizajn i čak dodati rebra za pojačanje. Materijal je poboljšan u legure s izvrsnom niskotemperaturnom žilavošću (kao što je čelik od nikla), čime se osigurava da nije krt na niskim temperaturama i ima veću otpornost na udarce.
Brzi brodovi (kao što su gliseri, putnički brodovi):
Fokusirajući se na mehaniku fluida, poklopci prirubnica uglavnom usvajaju aerodinamične bioničke dizajne (kao što je oponašanje krivulja ribljeg tijela) kako bi se smanjio otpor protoka vode. U isto vrijeme, primjena lakih materijala (kao što su aluminijske legure) može smanjiti ukupnu težinu i povećati brzinu.

3. Prilagodba standardima brodogradnje
Kao zaštitna komponenta brodskog elektroenergetskog sustava, proizvodnja poklopca prirubnice propelera mora biti u skladu sa specifikacijama Međunarodne pomorske organizacije (IMO) i raznih klasifikacijskih društava (kao što su CCS, ABS, BV, KR itd.). Temeljni standardi uključuju:
Otpornost materijala na koroziju: Mora proći test slanog spreja (obično je potrebno više od 500 sati bez očigledne hrđe) kako bi se osiguralo da njegov životni vijek nije kraći od 5 godina u morskom okruženju.
Strukturna čvrstoća: mora izdržati određeno udarno opterećenje (kao što je trenutna udarna sila od 10 kN) bez deformacije ili loma. Čvrstoća spoja između pokrovne ploče i prirubnice mora proći ispitivanje vibracija (simulacija kontinuiranih vibracija tijekom plovidbe broda).
Učinak brtvljenja: Držite ga na tlaku vode od 0,5 MPa 30 minuta bez curenja, sprječavajući ulazak morske vode u prirubnički spoj.
Uzimajući profesionalna poduzeća kao što je Zhenjiang Jinye Propeller Co., Ltd. kao primjer, kada proizvode potporne dijelove propelera, dizajnirat će poklopac prirubnice, propeler i prirubnicu kao integralni sustav kako bi se osiguralo podudaranje točnosti dimenzija (kao što je razmak između pokrovne ploče i prirubnice kontroliran unutar 0,5 mm), i proći certifikaciju klasifikacijskog društva kako bi se osigurala kompatibilnost s cijelim brodskim energetskim sustavom.

4. Točke održavanja i zamjene
Kako bi osigurali da poklopac prirubnice propelera nastavi učinkovito raditi, pri svakodnevnom održavanju treba obratiti pozornost na sljedeće točke:
Redoviti pregled: svakih 3-6 mjeseci provjerite jesu li pričvrsni vijci pokrovne ploče olabavljeni i jesu li brtve stare ili oštećene (ili prema ciklusu održavanja broda). Ako je gumeni prsten stvrdnut ili napuknut, mora se na vrijeme zamijeniti.
Čišćenje i uklanjanje hrđe: Uklonite morske organizme i mulj pričvršćen na površinu pokrovne ploče, izbrusite hrđu na tijelu pokrovne ploče i nanesite boju protiv hrđe kako biste produžili vijek trajanja.
Provjera prilagodljivosti: Prilikom zamjene poklopca prirubnice, potrebno je osigurati da veličina i materijal nove pokrovne ploče odgovaraju originalnoj prirubnici kako bi se izbjegao kvar brtve ili povećan otpor protoka vode zbog odstupanja u dimenzijama.
