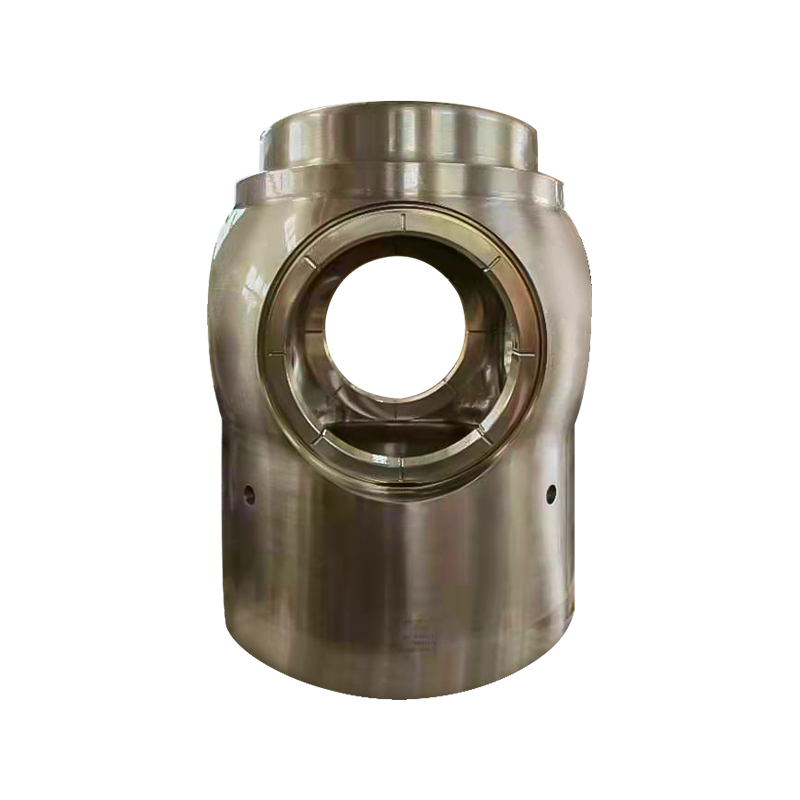

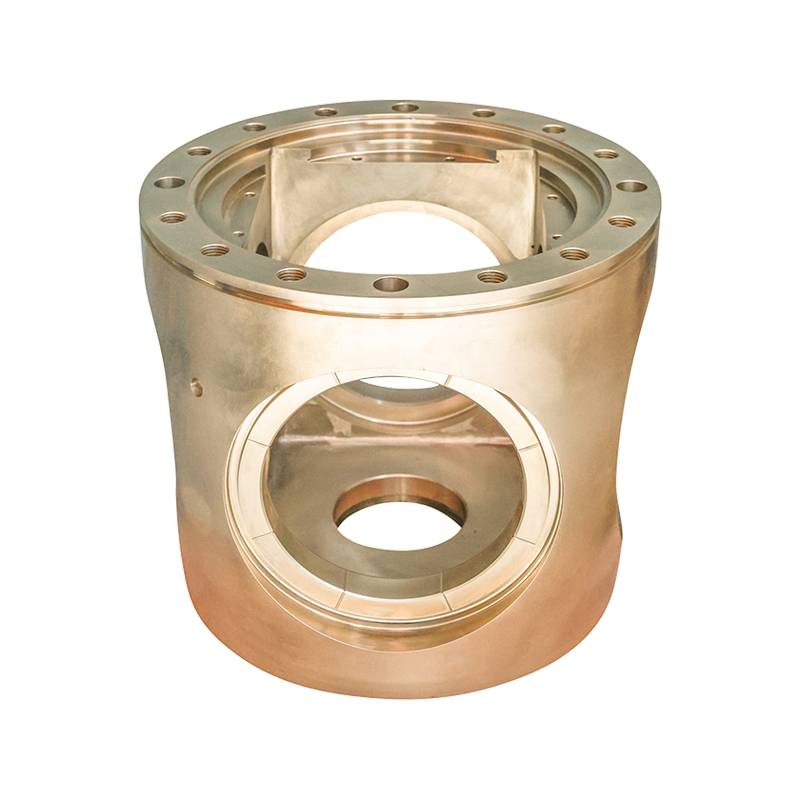

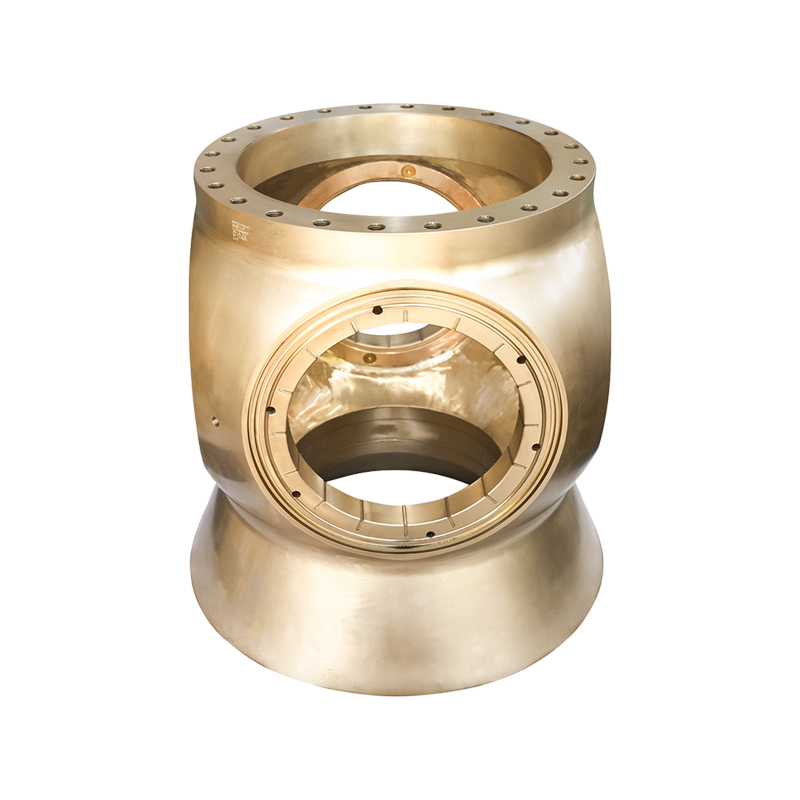

Marine CPP Hub

U sustavu propelera s kontroliranim korakom, CPP središte je ključna komponenta koja povezuje lopatice i sustav prijenosa snage, te preuzima osnovne funkcije podešavanja kuta lopatica, prijenosa snage i stabilnosti sustava. Njegova projektirana točnost i performanse izravno određuju brzinu odziva, razinu energetske učinkovitosti i radnu pouzdanost CPP sustava, te je "živčani centar" u brodskom pogonskom sustavu.

CPP Hub ima složenu i sofisticiranu strukturu i integrira mehanizam za prilagodbu udaljenosti, sustav za brtvljenje i komponente za prijenos snage, koji se uglavnom sastoje od sljedećih dijelova:
Mehanizam za podešavanje udaljenosti: Glavna komponenta uključuje hidraulički klip, klipnjaču, ekscentrično vratilo i klizač. Klip se pomiče pod pritiskom hidrauličkog ulja, a ekscentrično vratilo se pokreće da se okreće kroz klipnjaču, a na kraju se oštrica okreće oko osi kako bi prilagodila nagib. Na primjer, Zhenjiang Jinye Propeller Co., Ltd. koristi mehanizam povezivanja visoke preciznosti za strojnu obradu u svojim CPP proizvodima kako bi osigurao da se pogreška podešavanja kuta lopatice kontrolira unutar ±0,1°.
Sustav brtvljenja: Zbog dugoročnog okruženja morskom vodom, višestruke mehaničke brtve (kao što su skeletne uljne brtve, O-prstenovi) moraju biti opremljene na oba kraja glavčine kako bi se spriječilo infiltriranje morske vode u unutrašnjost i onečišćenje hidrauličkog ulja, dok se izbjegava curenje hidrauličkog ulja i izazivanje onečišćenja mora.
Sklop prijenosa snage: uključuje strukturu rukavca, ležaja i utora za klin, koji je odgovoran za prijenos okretnog momenta glavnog stroja s osovine prijenosa na oštricu dok podnosi radijalna i aksijalna opterećenja nastala rotacijom oštrice.

Tijek rada: Kada most izda naredbu za podešavanje udaljenosti, hidraulička pumpna stanica ispušta ulje pod pritiskom u cilindar za ulje u glavčini, gurajući klip da se pomiče aksijalno i pretvara linearno gibanje u rotirajuće kretanje lopatice kroz mehanizam klipnjače, čime se mijenja nagib. Raspon podešavanja nagiba obično je -30° (preokret) do 30° (usmjereno), što omogućuje kontinuirane i bezstupanjske promjene potiska.

Točno podešavanje udaljenosti, prilagođeno višestrukim uvjetima rada
Kao komponenta izravne kontrole kuta lopatica, CPP Hub može prebaciti nagib s naprijed na natrag u 0,5-2 sekunde, bez promjene glavnog upravljanja, uvelike poboljšavajući fleksibilnost upravljanja brodom. Na primjer, u radu tegljača, brza prilagodba udaljenosti Hub-a može se odmah pokrenuti i zaustaviti i pomaknuti vodoravno, te točno uskladiti prilagodbu položaja tegljenog broda.
Učinkovit prijenos snage i smanjenje potrošnje energije
Učinkovitost prijenosa snage glavčine treba održavati iznad 95%, a koeficijent trenja njegovih unutarnjih ležajeva i koncentrični dizajn sustava osovine izravno utječu na gubitak energije. Zhenjiang Jinye poboljšava učinkovitost prijenosa energije optimiziranjem unutarnje strukture glavčine (kao što je korištenje valjkastih ležajeva umjesto kliznih ležajeva), pomažući brodovima u smanjenju potrošnje goriva po jedinici prijeđene kilometraže.

Brtvljenje i zaštita za prilagodbu teškim uvjetima
Slani sprej, mulj i niske temperature u morskom okruženju mogu erodirati Hub, stoga je njegova školjka obično izrađena od nikal-aluminijske bronce otporne na koroziju ili lijevanog željeza visoke čvrstoće. Unutarnji sustav brtvljenja treba proći testove tlaka od više od 10 bara kako bi se osigurao dugotrajan pouzdan rad u dubokim morima ili jako zagađenim vodama.
Integrirana inteligentna kontrola kompatibilna sa sustavom
Moderni CPP Hub može se povezati s brodskim sustavom za upravljanje napajanjem (PMS) i može pratiti kut lopatica, tlak ulja i temperaturu u stvarnom vremenu putem senzora te automatski optimizirati nagib na temelju podataka kao što su brzina i opterećenje. Na primjer, tijekom putničkog jedrenja i jedrenja s valjkastim ruletom, sustav može automatski prilagoditi nagib prema nagibu rute, tako da glavni stroj uvijek radi u najboljim radnim uvjetima.

Dizajn CPP čvorišta treba prilagoditi prema scenariju rada broda kako bi zadovoljio različite potrebe za napajanjem i pritiske na okoliš:
Brodovi za pomorsku tehniku (kao što su opskrbni brodovi za platforme za bušenje): Zahtijevaju često i precizno pozicioniranje pri malim brzinama. Mehanizam za prilagodbu udaljenosti Huba mora imati mogućnost finog podešavanja visoke frekvencije. Obično su opremljeni servo hidrauličkim sustavom kako bi se postiglo podešavanje kuta razine od 0,1° kako bi se osiguralo da brod zadrži stabilan položaj po vjetru i valovima.
Veliki trgovački brodovi (kao što su kontejnerski brodovi i tankeri): Usredotočite se na energetsku učinkovitost i pouzdanost. Hub ima dizajn velikog promjera (djelomično do 3-5 metara) i izrađen je od legura visoke čvrstoće kako bi izdržao kontinuirana opterećenja pod pritiskom od deset tisuća tona, istovremeno smanjujući otpor protoka vode kroz aerodinamičnu školjku.

Posebni brodovi (kao što su ledolomci, znanstveno-istraživački brodovi): Suočeni s ekstremnim okruženjima kao što su niske temperature i udar leda, sustav brtvljenja glavčine mora biti izrađen od gumenog materijala otpornog na niske temperature, oplata povećava premaz otporan na habanje, a dizajn razmaka mehanizma za podešavanje udaljenosti uzima u obzir skupljanje na niskoj temperaturi kako bi se izbjeglo zaglavljivanje komponenti.
Brodovi unutarnje plovidbe (kao što su trajekti i teretni brodovi): Zbog plitkih vodenih putova i puno mulja i pijeska, glavčine moraju biti opremljene uređajima za filtriranje protiv mulja, a ležajevi se samopodmazuju kako bi se smanjili kvarovi uzrokovani trošenjem mulja i pijeska.
Uzimajući praksu Zhenjianga Jinyea kao primjer, to je CPP čvorište koje je prilagodio brod za polarna znanstvena istraživanja. Kroz ispitivanje niske temperature od -40 ℃, sustav brtvljenja može izdržati trenutni tlak od 15 MPa uzrokovan udarom leda, zadovoljavajući radne potrebe u ekstremnim okruženjima.

S nadogradnjom zelenog brodarstva i inteligencije, tehnološka evolucija CPP Huba ima tri glavna smjera:
Inovacija materijala
Novi kompozitni materijali (kao što je smola ojačana ugljičnim vlaknima) počeli su se koristiti u školjkama glavčina, što smanjuje težinu za više od 30% u usporedbi s tradicionalnim metalnim materijalima, a također ima bolju otpornost na koroziju; unutarnji ležajevi izrađeni su od keramičke prevlake, a koeficijent trenja smanjen je za 50%, produžujući životni vijek na više od 20.000 sati.
Inteligentna dijagnostika i održavanje predviđanja
Integrirajte senzore vibracija, temperaturne senzore i senzore tlaka ulja kako biste analizirali radni status Hub-a u stvarnom vremenu kroz rubne izračune i upozoravajući na potencijalne kvarove unaprijed. Na primjer, kada se otkrije abnormalno povećanje temperature ležaja, sustav može automatski prilagoditi protok hidrauličkog ulja za hlađenje i posadi poslati upute za održavanje.

Integrirani dizajn
Integrirani mehanizam za podešavanje udaljenosti s hidrauličkim crpnim stanicama za smanjenje priključaka cjevovoda i smanjenje rizika od curenja; u isto vrijeme, tehnologija 3D ispisa koristi se za proizvodnju složenih unutarnjih struktura, smanjujući broj Hubovih dijelova za 40% i poboljšavajući učinkovitost sklapanja za 50%.
Tvrtke kao što je Zhenjiang Jinye napravile su planove u tim poljima. Inteligentni CPP Hub lansiran 2024. godine povezan je s brodskim digitalnim dvojnim sustavom, koji može dodatno poboljšati učinkovitost promocije putem virtualne simulacije.

Kao "mozak" propelera s podesivim korakom, tehnološki razvoj CPP Huba prolazi kroz proces nadogradnje brodskih pogonskih sustava od mehaničke kontrole do inteligentne suradnje. Sudeći prema praksama proizvođača kao što je Zhenjiang Jinye, visokoprecizna obrada, prilagođeni dizajn i inteligentna integracija jezgra su konkurentnosti CPP Huba. U budućnosti, s poboljšanjem standarda zelenih brodova, CPP Hub s visokom učinkovitošću, niskom potrošnjom i funkcijama inteligentne dijagnoze postat će glavni tok, pružajući ključnu potporu niskougljičnoj transformaciji brodarske industrije.
